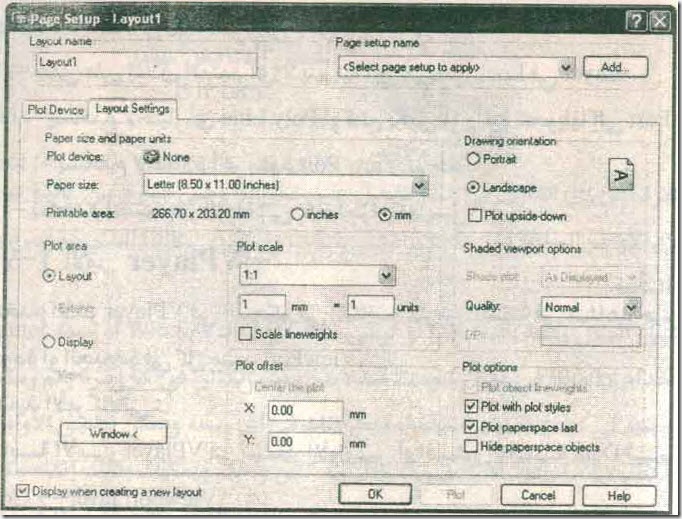

14-8 Layout في أوتوكاد :- عند أختيار الخيار lay out سوف يظهر لك الصندوق الحواري الخاص بـ page sleep أي تهيئة الصفحة الخاص بـ lay out كما في الشكل شكل الصندوق الحواري Page Setup وسوف نجد في الصندوق الحواري Lay out name :- إدخال إسم لحيز الورقة layout Plot device :- وهو خاص بعملية الطباعة الأخيرة سوف تجد فيه عدة اختيارات للطباعة سوف تتعرف عليها فيما بعد Layout settings :- وضع مواصفات حيز الورقة وسوف نجد من عدة مواصفات خاصة بأبعاد الصفحة وطريقة الطباعة ومقياس الرسم كما في الشكل شكل خصائص layout 14-8 الأمر V ports – في حالة الخيار Layout :- عندما نكون في الخيار layout وننفذ الأمر –v ports من مسطرة الأوامر Command :- v ports ثم enter Specify corner of view port or (on / off / fit / shade plot / lock / object / poly gonal / Restore / 2 / 3 / 4 ] < Fit> ON :- لجعل الرسم الموجود في حيز الورقة مرئي OFF :- لجعل الرسم الموجود في جزء الورقة غير مرئي (يختفي) Fit :- اجعل المشهد يملأ المساحة المتاحة معتمدا علي أبعاد جزء الورقة Sha...

14-7 الفرق بين Model & Layout في أوتوكاد :- سوف تجد في أسفل شاشة الأوتوكاد خياران وهما Model 1 وهي الذي تعامل معه أثناء الرسم كما سبق في جميع الفصول والتمارين السابقة . Layuot :- نستخدم في حالة طباعة الرسم ويتم فيها وضع الحدود الخارجية وبيانات الرسم كما هو موضح في الشكل . شكل الخيار layout الفرق بين الخيار model والخيار layout ويلاحظ أن layout يتم وضع فيها كل خصائص الطباعة . الفرق بين Model & layout ويوضح لنا الشكل شكل المحاور في حالة layout & model space

14- 6 كيفية تقسيم حيز الورقة في أوتوكاد عند تقسيم حيز الورقة إلي أكثر من مشهد إلي 4 فإنه يوجد عندك 4 أجزاء تستطيع أن تتعامل مع كل جزء كأنه لوحة رسم منفصلة وتطبق عليه أوامر الأوتوكاد وللإنتقال من مشهد إلي أخر أو الحيز المطلوب التعامل معه يتم ذلك من خلال أداة التأشير ثم أضغط في أي منطقة في هذا الحيز سوف نجد شعرتي التعامل تنتقل الي الحيز المطلوب التعامل معه وتجد أن حدود هذا الجزء أصبحت أكثر سمكا . ويتم ذلك عن طريق الأمر V ports . 14-6 -1 الأمر V Ports :- يستخدم الأمر V Ports في تقسيم جزء الورقة إلي أكثر من جزء يسمي View Port يعرض كل جزء في الرسمه ولكن بـ Zoom و Pan مختلفة وعند إجراء أي تعديل في أي View Port فإنه ينفذ في تعين View Port . ويلاحظ أن الأمر V Port لا يكون فعال إلا إذا كانت المتغير tiled mode = 1.0 ويتم إدخال ذلك أو تغييره من خلال سطر الأوامر Command : tile mode <1> عند إدخال 1 معناه tiled mode فعال عند إدخال 0 معناه tiled mode غير فعال ولا تستطيع استخدام الأمر V Ports ويصبح الشكل layout كما في الشكل شكل Layout 1 Tiled mode = 0 ...

14-5 استخدام الأمر Mv Setup في تحديد حدود الرسم في أوتوكاد يستخدم هذا الأمر في تحديد حدود الرسم والوحدات بطريقة أوتوماتيكيا أسرع من الخطوات السابقة . أن الأمر mv setup تستطيع من خلاله وضع خصائص الرسم والتي تحتوي علي الوحدات وحدود الرسم وكثيرا من خصائص الرسم . هيا بنا نستخدم الأمر M Vest up من خلال هذا المثال نريد تحديد حدود الرسم لإحدي الرسومات الهندسية : المدينة بحيث يكون أبعاد ورقة الرسم 11*17 بوصة ومقياس رسم 20*1 بوصة . هيا بنا نبدأ التنفيذ :- 1. اختار الأمر File ثم الأمر NEW لإنشاء ملف جديد باسم Eng واختار Prototype باسم Acael . سوف يظهر لك الصندوق الحواري الخاص بإنشاء رسم جديد اختار Use a Template كما في الشكل واختار منه Acaddwt ثم Ok شكل اختيار نوع Template 2. نفذ الأمر M Vest up ثم سوف يظهر لك في سطر الأوامر Enable paper space ? [No / < Yes > = ] 3 . ثم إدخال N لإستخدام الشكل المادي في صفحة الرسم . سوف يظهر لك في سطر الأوامر Enter unit type [ scientific / Decimal / Engineering / Architectural / Meteoric ] اضغط نوعية الوحدات...

14-4 كيفية إظهار حدود الرسم في أوتوكاد :- بعد استخدامنا الأمر Unit في تحديد الأبعاد المستخدمة والأمر limit في تحديد حدود الرسم . سوف نتعرف الأن سويا علي كيفية إظهار حدود الرسم علي لوحة الرسم الالكترونية ويتم تنفيذ ذلك كالأتي :- 1. اختار القائمة tools ثم Drafting Settings 2. سوف يظهر الصندوق الحواري كما في الشكل اختار منها Snap and Grid . شكل الصندوق الحواري بـ Snap & Grid 3. في المربع الحواري Grid (الشبكة ) ضع العلامة x لجعل snap في حالة تنشيط أي on ثم x-spacing القيمة 12 ثم 4. في المربع الحواري Snap ضع العلامة X لجعل snap في حالة تنشيط أي ON ثم ضع في المربعات الحواريات Y-spacing , X-spacing القيمة 3 5. اختار OK وذلك لإنهاء التعامل مع الصندوق الحواري 6. في سطر الأوامر ادخل Z لتنفيذ الأمر Zoom ثم أدخل All . شكل حدود الرسم بعد تحديدها من خلال Draft settings عزيزي القارئ تستطيع الأن بعد تحديد حدود الرسم drawing limits إذا ترسم في حدود الرسم فقط أو ترسم أيضا خارج حدود الرسم وذلك كالأتي :- A ) الرسم داخل حدود الرسم فقط 1....

14- 3 كيفية تحديد أبعاد ووحدات الرسم في أوتوكاد تعلمنا في بداية الكتابة كيفية تحديد الوحدات units وكذلك الوحدات من خلال Quick Set Up أو Advanced Set ولكن إذا كنت تريد تغير أبعاد ووحدات الرسم في أي وقت تستخدم الأمر Units 14-3-1 الأمر Units يستخدم الأمر Units لتحديد وحدات الرسم وذلك من خلال 1. سطر الأوامر Command : units 2. أو من قائمة الأوامر المنسدلة Format > Units سوف تظهر لك الصندوق الحواري الخاص بذلك كما في الشكل شكل الصندوق الحواري Drawing Units اختر الوحدات المناسبة كما سبق شرحه في الفصول السابقة تستذكر مع بعض الأن – الأمر limit وهو مسئول عن تجديد أبعاد الورقة كما سبق شرحه

التحكم في حيز الورقة ومقياس الرسم في أوتوكاد عزيزي القارئ سوف نتعرف في هذا الفصل علي ما هو حيز ورقة الرسم وكيفية التحكم فيه وكيفية رأيه أكثر من جزء من الرسم في نفس الوقت وكذلك عملية التكبير والحفظ والتعديل في حيز الورقة . وكذلك قبل أن تتعرف علي حيز الورقة يجب أن تتعرف علي كيفية تحديد مقياس الرسم وحدوده . 14-1 تحديد مقياس الرسم وحدود الرسم : نفترض عزيزي القارئ أنك تريد أن ترسم مسقط شقة لها الأبعاد التالية :- 14 قدم x 13 قدم ولنفترض أننا نريد أن نرسم المسقط بحيث 1/4 قدم علي ورقة الرسم يساوي 12 قدم في الحقيقة فما هو مقياس الرسم وحجم الورقة الألكتروني التي يتم الرسم عليها لحساب مقياس الرسم :- 1/4 : 12 = 1 : 48 scale ولنفترض أننا نريد أن 318 قدم علي ورقة الرسم يساوي 12 قدم في الحقيقة . فإنه مقياس الرسم 3/8 : 12 = 3 : 96 = 1 : 32 وهكذا 14-2 كيفية حساب حجم الورقة بمعرفة مقياس الرسم :- الأن عزيزي القارئ تستطيع عن طريق استخدام قياس الرسم لتحديد حجم الورقة الألكتروني المراد الرسم عليها وذلك بإتباع الحسابات الأتية :- حجم المسقط الحقيقي 24*13 قدم المقياس :- ...

النصوص Text في أوتوكاد في هذا الفص عزيزي القارئ سوف نتعامل سويا مع النصوص text وكيفية إضافتها إلي الرسومات أي أننا سوف نذهب في رحلة شيقة وممتعة إلي برنامج رائع من برامج معالجة الكلمات Word Processing ولكن هذه المرة خاصة بالأوتوكاد من حيث اختبار نوع الخط أو محاذاة النصوص أو تصحيح الأخطاء الموجودة بالكلمات أو اختبار الارتفاع المناسب للنص وفقا لمقياس الرسم والأن هيا بنا إلي هذه الرحلة الرائعة . 13-1 الأمر Mtext :- هيا بنا في رحلة سريعة للتعرف علي إنشاء نص داخل صفحة الرسم في الأوتوكاد 1. إنشاء ملف جديد 2. في سطر الأوامر ادخل Command :- Mtext Mtext سوف يظهر لك Specify first corna أدخل نقطة 2.7 سوف يظهر لك في سطر الأوامر Specify opposite corner or [ height/justify / line spacing / Rotation / style / width] اختر الركن المقابل للنقطة الأولي وليكن 10.9 سوف يظهر لك الشكل في لوحة الرسم كما في الشكل ادخل النص التالي This is an example of entering paragraph text . yo do not need to use the < Enter > key just keep typing and allow AutoCAD to reformat the at ...

  التحكم في التكبير والحركة في لوحة الرسم Zooming and Panning عزيزي القارئ هيا بنا في رحلة مثيرة وممتعة نذهب إلي عالم الرفاهية , ففي عالم الرفاهية نري كل شئ يتم بسهولة ويسر وفي هذا العصر الذي نعيش فيه كل شئ يتم عن طريق الريموت كنترول وهذا الفصل يعتبر الريموت كنترول الخاص بالأوتوكاد سوف نتعرف في هذا الفصل علي كيفية التحكم في الرسومات من حيث طريق الفرض وتكبير الرسومات أي عمل Zoom علي أي رسمه وأشياء كثيرة سوف نتعرف عليها في هذا الفصل . يلاحظ أن الأوتوكاد عند حفظ ملف يحفظه في الحالة الأخيرة الموجودة علي الشاشة وذلك قبل حفظ الملف مباشرة وللنظر أو الفحص لأي جزء من الرسم يتم ذلك باستخدام الأمر Zoom . 12-1 الأمر Zoom :- يستخدم الأمر Zoom في تكبير أو تصغير الرسم الموجود في شاشة الرسم ويتم تنفيذه بإحدي الطرق الأتية :- 1. من خلال سطر الأوامر Command : Zoom 2. من خلال سطر الأوامر المنسدلة View > Zoom 3. وبعد تنفيذ الأمر بإحدي الطرق السابقة سوف يظهر لك في سطر الأوامر Specify cornes of window , enter a scale factor ( nx or nxp ) or ( All / center / Dynamics / E...
