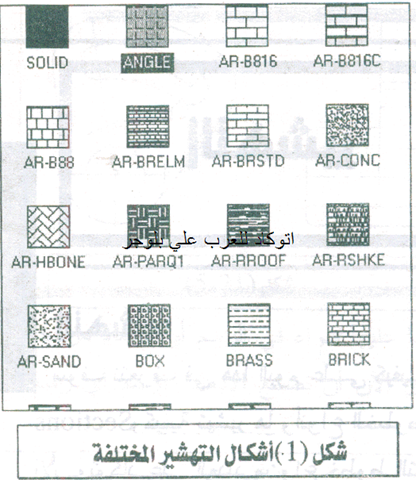

التهشير:- سوف نتعرف في هذا اليوم علي كيفية إنشاء المقاطع Sections وكيفية تهشيرها وأنواع الخطوط المستخدمة ويحتوي الاوتوكاد علي العديد من أنواع الخطوط المستخدمة ويحتوي الاوتوكاد علي العديد من أنواع خطوط التهشير الذي تستطيع أن تحلي بها أي شكل أي يتم تهشيره في لغه الهندسة وتحتوي الاوتوكاد علي أكثر من 50 شكلاً للتهشير بعض هذه الأشكال موجودة في شكل (1-6). ويتم استخدام الأمر Bhatch في تهشير ألشكال ويتم تنفيذه كالآتي:- من خلال سطر الأوامر Command :Bhatch ثم نضغط Enter أو اضغط الأيقونة في شريط أدوات التعديل /// سوف يظهر لك الصندوق الحواري الخاص بالتهشير كما في شكل (2-6) ويتم تهشير أي جزء يجب اتباع الآتي:- 1- عرف المساحة المراد تهشيرها. 2- عرف أو اختار خطوط التهشير التي تريدها. 3- طبق الأمر أي نفذه. تمرين هيا بنا نرسم الشكل الآتي كما هو في شكل (3-6). 1- ارسم الشكل السابق وذلك من خلال الأوامر الآتي. - الأمر Line لرسم الحدود الخارجية للمسقط الأمامي (الرأسي). - استخدم الأمر Line في رسم المسقط الجانبي. - استخدم الأمر circle لرسم الدوائر الموجودة في المسقط الرأسي . ك

التحكم في نوعية الخطوط الخاصة بالأبعاد: في هذا الجزء سوف نتعلم سويا كيفية اختيار نوع من أنواع الخطوط المستخدمة في الأبعاد Text style ليستخدم في رسم الأبعاد فقط وذلك يتم التحكم في نوع الخط بالأبعاد بدون التأثير علي نوعية الخط المستخدم في الكتابة علي الرسم. 1- من القائمة Format اختار Text style يفتح لك الصندوق الحواري كما في الشكل (7-5). 2- اضغط المفتاح New يظهر لك الصندوق الحواري كما في شكل (8-5). اكتب Dims ثم اضغط ok اختار الخط Romans من القائمة المنسدلة font name ثم غير width factor إلي 0.75 ثم اضغط Apply ثم اضغط close لغلق الصندوق الحواري. سوف يظهر لك في سطر الأوامر Dims is now the current text style اختيار الوحدات المستخدمة في الأبعاد لتحديد نوع الوحدات المستخدمة في ألأبعاد فإن ذلك يستدعي استخدام الأمر Ddim وهو الذي يحدد مظهر الأبعاد وحجم مميزات رسم الأبعاد ويتم تنفيذ هذا الأمر. 1- إما من خلال اختيار Data ثم Dimension style أو كتابة الأمر DDIM في سطر الأوامر. Command :DDIM ß1 سوف يظهر لك الصندوق الحواري بـ Dmension style manger كما في شكل (9-5). 2- اضغط

الأبعاد Dimensions في هذا اليوم عزيزي القارئ سوف تعلم سويا كيفية وضع الأبعاد علي الرسم وتعتبر الأبعاد من أهم الأشياء في الرسومات فهي التي تعرفنا علي الطول والعرض والزوايا أي أن الرسم بدون أبعاد لأهمية له. كيفية إعداد رسمك للأبعاد:- لإعداد الرسم لإضافة الأبعاد عليه أن يتبع الخطوات الآتية: 1- إنشاء طبقة منفصلة لوضع الأبعاد فيها وجعل الأبعاد منفصلة عن أي بيانات أخرى في الرسم. 2- أنشئ نوع من أنواع البنطات Text style يستخدم في كتابة الأبعاد. 3- اختار وحدات ألبعاد بحيث تكون مناسبة للقياسات التي يتم استخدامها في الرسم Archtiectural, Engineering , Decimal,…….) 4- اجعل مقياس الرسم المستخدمة في الأبعاد مساوياً لمقياس الرسم المستخدم (Dim scale = polt,scale) إنشاء طبقة للابعاد: هيا بنا ننشئ طبقة للابعاد وهذه أول خطواتنا في هذه المرحلة 1- افتح ملف جديد باسم Day 5.dwg 2- افتح الصندوق الحواري الخاص بالطبقات Layer contro بالضغط علي الأيقونة ////// وادخل الاسم Dim ثم اختار New... كما في شكل (1-5). 3- اختار Dim وذلك لتنشيطها وتغيير بعض الأوامر مثل تغيير الألوان وذلك من خلال ا

ثانياً : رسم الدوائر والأقواس: يلاحظ أنه عند رسم دوائر في المستوى الأيزومتري تظهر مثل القطع الناقص في الرؤية ويلاحظ أنه عندما تريد رسم دائرة في الرسم الأيزومتري فإنك ترسم قطع ناقص وهيا بنا نرسم الدوائر الموجودة في التمرين. 1- افتح الرسم السابق ثم اضغط علي F5 لتجعل الرسم في الجزء العلوي أي Isoplane Top وتأكد أن الخيار On ß snap. 2- نفذ الأمر Ellipse Command Ellipse ß1 3- سوف يظهر لك في سطر الأوامر Spacify axis and point of ellipse or [arc/center/isocircle]. أدخل I ثم ß1 سوف يظهر لك Specify center of Isocircle أدخل 6.9282,3.0 ثم ß1 4- سوف يظهر لك في سطر الأوامر Specify radius of Isocircle or [Diameter]: 5- أدخل I ثم ß1 أدخل ß1 مره أخرى في سطر الأوامر لتنفيذ الأمر Ellipse مر أخرى. 6- اتبع الخطوات الآتية: Specify axis endpoint of ellipse or [Arc/center/Isocircle]: أدخل A لتنفيذ Arc Specify axis endpoint of ellipse or [center/Isocircle]: أدخل I لتنفيذ Isocircle Specify center of Isocircle: أدخل 36 و 7.7942 Specify radius of Isocircle or [diameter]: أد

الرسومات الأيزومتريه ثنائية الأبعاد إن الرسومات ثنائية الأبعاد ما هي إلا تمهيد للانتقال من الرسومات ثنائية البعاد إلي الرسومات ثلاثية الأبعاد (X,Y,Z). إن الرسومات الأيزومترية هي تحويل الرسومات ثنائية الأبعاد علي سبيل المثال رسم شقة إلي رسم ثلاثي الأبعاد عن طريق تحضير خصائص خطوط الجدران الخاصة بالشقة وسوف تتعرف في هذا اليوم علي كيفية معاينة الصور ثلاثية الأبعاد عن طريق تغيير خط... بدء رسم شكل أيزومتري: سوف نتعرف في هذا اليوم علي كيفية رسم شكل أيزومتري باستخدام الأوامر والمهارات التي تعرفنا عليها في الأيام السابقة. 1- ابدا برسم جديد 2- أنشئ طبقة Layer باسم Part واجعلها هي الطبقة الشطة Current layer. 3- افتح القائمة Tools ثم اختار Drafting settings سوف يظهر لك الصندوق الحواري الخاص بـ Drafting settings كما في شكل (1-4). 4- في االصندوق الحواري Drafting settings ضع علامة علي Grid لتنشيط الـ Grid. اترك في Grid X=0.0 Y=0.0 5- في الصندوق الحواري ضع علامة علي Snap لتشيط الـ Snap وضع Y=1.0 & X=1.0 6- في الجزء الخاص بـ Snap type & style ضع علامة علي Isometr

EX6 1- نرسم دائرة من أي نقطة بنصف قطر 65 ثم دائرة أخرى من نفس المركز بنصف قطر 30. 2- من مركز الدائرة نرسم خط بطول 120 (تقريباً) وبزاوية 27 @120<27 من مركز الدائرة أيضاُ نرسم خط لليمين بطول 89.1 ثم لأعلي حتى يقطع الخط الماثل بذلك نكون حددنا مركز51.86 , 31.4 علي الترتيب. 3- من مركز الدائرة نرسم خط بطول 150 تقريباً وبزاوية 216 @150<216 ثم من مركز الدائرة خط لليسار بطول 91.4 ثم لأسفل حتى يقطع الخط الماثل بذلك نكون قد حددنا مركز الدائرتين الصغيرتين فنرسمهما بقطرين 51.82 , 31.4 4- نطلب الأمر Circle ثم TTR فنجد المماسين للدائرتين 65R , 51.8 ¤ ثم ندخل نصف القطر 45 نكرر هذه الخطوة 4 مرات كما في الشكل. 5- عن طريق الأمر Trim نقوم بإزالة الأجزاء الزائدة من الرسم. EX7 1- من أي نقطة نبدأ برسم دائرة نصف قطرها 1.2 ثم نفس المركز دائرة أخرى نصف قطرها 0.6. 2- من مركز الدائرة نرسم خط لأسفل بطول 2.5. 3- بذلك نكون قد حصلنا علي مركز الدائرتين السفليين فنرسمهما بنصفي قطرين 1.2 – 0.6. 4- من منتصف الخط الواصل بين المركزين نرسم خط لليسار بطول 5.75 نرسم من نهايته دائرتين
