كيفية إظهار حدود الرسم في أوتوكاد

14-4 كيفية إظهار حدود الرسم في أوتوكاد :-

بعد استخدامنا الأمر Unit في تحديد الأبعاد المستخدمة والأمر limit في تحديد حدود الرسم .
سوف نتعرف الأن سويا علي كيفية إظهار حدود الرسم علي لوحة الرسم الالكترونية ويتم تنفيذ ذلك كالأتي :-
1. اختار القائمة tools ثم Drafting Settings
2. سوف يظهر الصندوق الحواري كما في الشكل اختار منها Snap and Grid .
شكل الصندوق الحواري بـ Snap & Grid206-1
شكل الصندوق الحواري بـ Snap & Grid
3. في المربع الحواري Grid (الشبكة ) ضع العلامة x لجعل snap في حالة تنشيط أي on ثم x-spacing القيمة 12 ثم
4. في المربع الحواري Snap ضع العلامة X لجعل snap في حالة تنشيط أي ON ثم ضع في المربعات الحواريات Y-spacing , X-spacing القيمة 3
5. اختار OK وذلك لإنهاء التعامل مع الصندوق الحواري
6. في سطر الأوامر ادخل Z لتنفيذ الأمر Zoom ثم أدخل All .

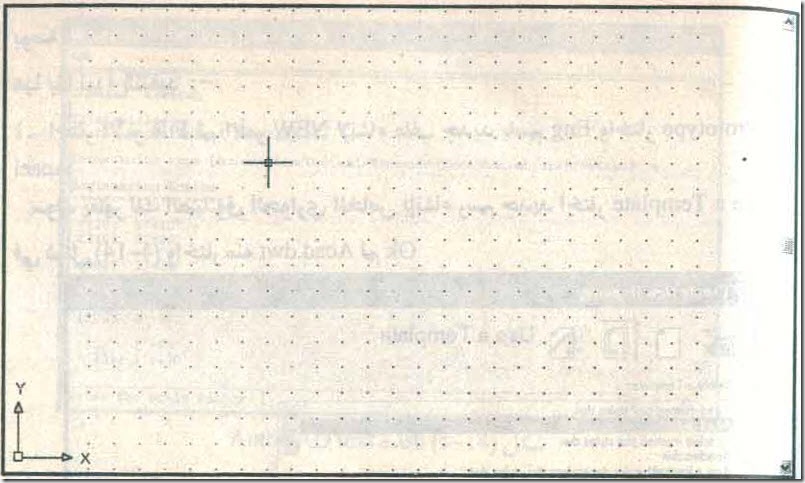

شكل حدود الرسم بعد تحديدها من خلال Draft settings207-1
شكل حدود الرسم بعد تحديدها من خلال Draft settings
عزيزي القارئ تستطيع الأن بعد تحديد حدود الرسم drawing limits إذا ترسم في حدود الرسم فقط أو ترسم أيضا خارج حدود الرسم وذلك كالأتي :-
A) الرسم داخل حدود الرسم فقط
1. اختار الأمر Format > Drawing limits من قائمة الأوامر المنسدلة . سوف يظهر لك في سطر الأوامر
Specify lower left corner or [ ON/OFF] <0.00,0.00>
ادخل on وبالتالي يتم الرسم داخل حدود الرسم فقط أو off وبالتالي يتم الرسم بدون التقيد محدود الرسم .
