Layout في أوتوكاد
14-8 Layout في أوتوكاد :-
عند أختيار الخيار lay out سوف يظهر لك الصندوق الحواري الخاص بـ page sleep أي تهيئة الصفحة الخاص بـ lay out كما في الشكل

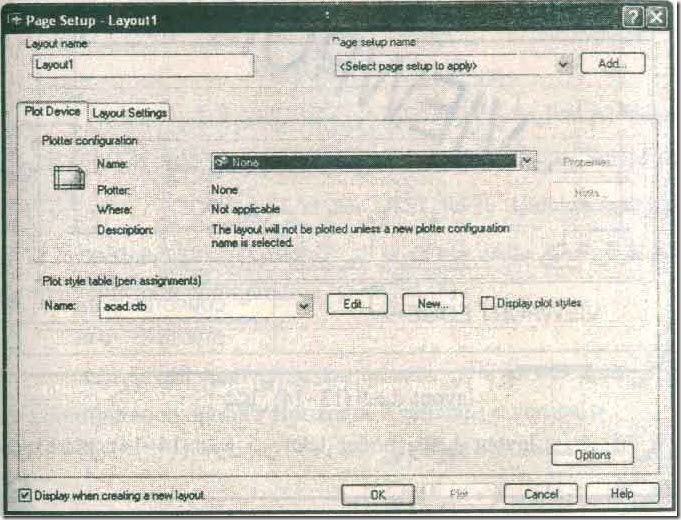

شكل الصندوق الحواري Page Setup
وسوف نجد في الصندوق الحواري
Lay out name :- إدخال إسم لحيز الورقة layout
Plot device :- وهو خاص بعملية الطباعة الأخيرة
سوف تجد فيه عدة اختيارات للطباعة سوف تتعرف عليها فيما بعد
Layout settings :- وضع مواصفات حيز الورقة وسوف نجد من عدة مواصفات خاصة بأبعاد الصفحة وطريقة الطباعة ومقياس الرسم كما في الشكل
شكل خصائص layout
14-8 الأمر V ports – في حالة الخيار Layout :-
عندما نكون في الخيار layout وننفذ الأمر –v ports من مسطرة الأوامر
Command :- v ports ثم enter
Specify corner of view port or (on / off / fit / shade plot / lock / object / poly gonal / Restore / 2 / 3 / 4 ] < Fit>
ON :- لجعل الرسم الموجود في حيز الورقة مرئي
OFF :- لجعل الرسم الموجود في جزء الورقة غير مرئي (يختفي)
Fit :- اجعل المشهد يملأ المساحة المتاحة معتمدا علي أبعاد جزء الورقة
Shade plot :- ويوضح كيفية طباعة الرسم وله عدة خصائص ويتم تنفيذ بإدخال S في سطر الأوامر ثم سوف يظهر لك
Shade pot ? [ As displayed / wire frame / Hidden / Rendered ] < as displayed >
As displayed :- كما هو موضح في الرسم
Wire frame :- طباعة الرسم لخطوط بغض النظر عن الشكل المعروض وهو مستخدم في 3D
Hidden :- طباعة الرسم مع طباعة الخطوط المختلفة
Rendered :- طباعة الرسم مجسم وهو خاص 3D
Lock :- يعمل علي إغلاق المشهد أي لا يتم فيه أي تغير مثل Lock في Layer
Object :- يستخدم لاختيار أي poly line أو قطع ناقص أو دائرة لتحويلها إلي View port
Restore :- يستخدم لتقسيم حيز الورقة إلي عدة أجزاء كما سبق .
14-9-1 الأمر VPlayer :-
يستخدم الأمر VPlayer في التحكم في إمكانية عرض الطبقة في مشاهد حيز الورقة الموجودة أو الجديدة في كل مشهد View port .
ويتم تنفيذ الأمر كالأتي :
1. كتابة الأمر VPlayer في سطر الأوامر أو أفتح القائمة Data ثم أختيار View port layer < Control
2. بعد تنفيذ الأمر سوف يظهر لك في سطر الأوامر
?/ Freeze / Thaw / Reset / Newfrz / VPvisd fit :
الإختيار | الوظيفة |
؟ | يستخدم لعرض جميع الطبقات المجمدة في المشهد |
Freeze | يستخدم لتجميد الطبقة في أحد View ports |
Thaw | يستخدم لإذابة أي إلغاء تجميد الطبقة في أحد الـ View ports |
Reset | إعادة ضبط تجميد الطبقة عند الإعدادات الإفتراضية |
Newfrz | إنشاء طبقة جديدة مجمدة في كل المشاهد |
Npvisdfft | ضبط الإعداد الافتراضي للتجمد الطبقة أم لا في الـ View ports التي سوف تنشأ |
