النصوص Text في أوتوكاد

النصوص Text في أوتوكاد

في هذا الفص عزيزي القارئ سوف نتعامل سويا مع النصوص text وكيفية إضافتها إلي الرسومات أي أننا سوف نذهب في رحلة شيقة وممتعة إلي برنامج رائع من برامج معالجة الكلمات Word Processing ولكن هذه المرة خاصة بالأوتوكاد من حيث اختبار نوع الخط أو محاذاة النصوص أو تصحيح الأخطاء الموجودة بالكلمات أو اختبار الارتفاع المناسب للنص وفقا لمقياس الرسم والأن هيا بنا إلي هذه الرحلة الرائعة .

13-1 الأمر Mtext :-

هيا بنا في رحلة سريعة للتعرف علي إنشاء نص داخل صفحة الرسم في الأوتوكاد

1. إنشاء ملف جديد

2. في سطر الأوامر ادخل

Command :- Mtext Mtext

سوف يظهر لك

Specify first corna

أدخل نقطة 2.7

سوف يظهر لك في سطر الأوامر

Specify opposite corner or [ height/justify / line spacing / Rotation / style / width]

اختر الركن المقابل للنقطة الأولي وليكن 10.9 سوف يظهر لك الشكل في لوحة الرسم كما في الشكل

ادخل النص التالي

This is an example of entering paragraph text . yo do not need to use the < Enter > key just keep typing and allow AutoCAD to reformat the at format boundary . To add a special effect (like under lining ) just press and drag over some words , then click on the under line attribute then click on ok .

شكل إدخال النص بعد استخدام الأمر Mtext

بعد إدخال النص اضغط OK سوف يظهر لك كما في الشكل

شكل النص بعد إدخاله في لوحة الرسم

إذا كنت تريد عمل بعض التعديلات في النص اضغط علي النص مرتين من خلال الماوس سوف يعود لك الشكل كما في الشكل . سوف تجد المسطرة الخاصة بـ Mtext كما في الشكل

شكل المسطرة الخاصة بـ Mtext

من خلال المسطرة سوف تجد قائمة منسدلة خاصة بنوع البنط اختار جزء من النص أو النص كله الذي تريد تغيير البنط ثم اسحب القائمة المنسدلة كما في الشكل واختار البنط المناسب . وسوف تجد قائمة منسدلة أخري تختار منها نوع السمك .

شكل تغيير البنط

وسوف تجد الإختيار

Bold : B

Italic : I

Under line: u

ويوجد قائمة منسدلة لتغير اللون كما في الشكل

شكل تغير اللون المستخدم في الكتابة

يلاحظ أن الأمر Mtaxt يمكن تنفيذه من خلال

1. قائمة الأوامر المنسدلة Draw text > Multi line text

2. من خلال الأيقونة من خلال Draw toolbars

13-2 كيفية التعديل في النص :-

لتعديل في نص تم كتابته باستخدام Mtaxt اذهب بالماوس علي النص ثم اضغط الزر الأيمن للماوس سوف يظهر لك قائمة كما في الشكل اختار منها Mtext edit .

شكل القائمة التي بها Mtext edit

بعد ظهور المسطرة الخاصة بـ Mtext أذهب إلي النص مرة أخري اضغط علي الزر الأيمن للماوس سوف يظهر لك قائمة التعديل الخاصة بـ Mtext كما في الشكل .

شكل قائمة التعديل الخاصة بـ Mtext

سوف تجد في القائمة

Undo : لإعادة أخر عملية تم إنجازها

Redo : عكس Undo

Cut

Copy <               مثل الأوامر الموجودة في Word

Paste

Indents and tabs :-

عند اختيار هذا الخيار سوف يظهر لك الصندوق الحواري الخاص بـ Indents كما في الشكل

.

شكل الصندوق الحواري Indent and tabs

Indentation first line :- في الخط الأول هي المسافة الفارغة التي يتم تركها في بداية السطر الأول .

Indentation Paragraph :- المسافة المتروكة في بداية كل مقطع .

Justification :- سوف تجد في هذا الخيار كيفية تنسيق النصوص وسيظهر لك قائمة كما في الشكل .

شكل قائمة الأوامر الخاصة بتنسيق النصوص

TL	Topleft	محاذاة اليسار للأعلي
ML	Middle left	محاذاة اليسار للوسط
BL	Botton left	محاذاة اليسار للأسفل
TC	Top Center	المحاذاة المنتصف للأعلي
MC	Middle Center	المحاذاة المنتصف للوسط
BC	Botton Center	المحاذاة المنتصف للأسفل
TR	Top Right	المحاذاة لليمين الأعلي
MR	Middle Right	المحاذاة لليمين المنتصف
BR	Botton Right	المحاذاة لليمين للأسفل

Find and replace :- عند تنفيذ هذا الخيار سوف يظهر لك الصندوق الحواري Replace كما في الشكل وهو إيجاد كلمة في النص واستبدالها بكلمة أخري

شكل الصندوق الحواري Replace

Select All :- لاختيار النص كله لأجزاء عليه إحدي الأوامر Replace

Change case :- لتغير حالة الحروف من كبير إلي صغير او العكس

Upper case كبير

Lower case صغير

Symbol :- لإضافة الرموز إلي النص وعند تنفيذ هذا الخيار سوف تظهر لك قائمة أخري بها عدة اختيارات كما في الشكل .

شكل إضافة الرموز إلي النص

Degree :- لإضافة الرمز الخاصة بالدرجات

Plus/Minus :- لإضافة 1

Diameter :- لإضافة Q

إذا أخترت other سوف يظهر لك صندوق حواري كما في الشكل به جميع أنواع الرموز المتاحة .

شكل الصندوق الحواري الخاص بالرمز

Import text :- لسحب أي ملف وإدخاله إلي الأوتوكاد عند تنفيذ الخيار Import text سوف يظهر لك الصندوق الحواري بـ Select File اختار المكان الذي به الملف المراد إدخاله إلي الأوتوكاد كما في الشكل .

شكل إضافة نص من الخارج

ويلاحظ أن الملف الذي سوف يتم إضافته يجب أن يكون txt أو rtf

Remove formatting :- لإزالة Bold أو Underline أو Italic من النص

Combine paragraph :- لجمع paragraph 2 معا أو أكثر في جزء واحد

13-3 الخيارات الخاصة بـ Mtext من سطر الأوامر :-

إذا تم تنفيذ الأمر Mtext من خلال سطر الأوامر

Command : Mtext

سوف يظهر لك

Specify first corner :

بعد إختيار

First corner

سوف يظهر لك

Specify opposite corner or [ height / justify / line spacing / Rotation / style / width ]

Height :- لتحديد إرتفاع الحروف في النص وأدخل h

Specify height <0.2007>

Justify :- سوف يظهر لك خيارات تنسيق النص كما سبق شرحها

Enter justification [t1 / te/ te/M1/ Me/ B1 / Be / Be ] < t1 >

Line spacing :- لضبط المسافة بين السطور وينقذ من إدخال L

Enter line spacing type [ At least / Exactly ] < At least >

إذا دخلت E وهي Exactly سوف يظهر لك

Line spacing factor or distance < 1 x >

أو هكذا المسافة بين السطور التي تريدها ثم

Rotation : لإعطاء النص زاوية وينفذ بإدخال R ثم سوف يظهر لك

Specify rotation angle < 0 >

ادخل الزاوية ثم

Style :- يستخدم لتغير Style المستخدم لان الأوتوكاد يستخدم دائما Standard سوف يظهر لك في سطر الأوامر

Enter style name or [?] < standard >

ادخل اسم style

Width : - تستخدم لتحديد عرض النص وينفذ بإدخال W ثم سوف يظهر لك

Specify width

تعلمنا في الجزء السابق كيفية إضافة عدة سطور من النصوص أو النص متعدد السطور

13-4 الأمر Text :

يستخدم الأمر Text لإدخال نص من سطر واحد

1. ويتم تنفيذه من خلال سطر الأوامر

Command : Text

2. أو من خلال قائمة الأوامر المنسدلة Draw text > Single line text

بعد تنفيذ الأمر بإحدي الخيارات السابقة سوف يظهر لك في سطر الأوامر

Specify start point of text or [justify / style ]

ادخل بداية النص أو أدخل إحدي الخيارات وهي كما سبق شرحها في الأمر Mtext بعد اختيار بداية النص سوف يظهر لك

Specify height <0.200>

ادخل ارتفاع النص المناسب سوف يظهر لك

Specify rotation angle of text <0>

ادخل زاوية النص إذا كنت تريد ان يظهر مائل سوف يظهر لك بعد ذلك

Enter text

أي أكتب النص المراد إدخاله إلي الأوتوكاد ثم Enter بعد الإنتهاء

13-5 text style :-

لإنشاء style جديد للنصوص استخدام الأيقونة الموجودة في style toolbars سوف يظهر لك الصندوق الحواري Text Style كما في الشكل

شكل الصندوق الحواري text style

سوف تجد في الصندوق الحواري ينقسم إلي ثلاث أجزاء

1- Style Name :- وفيه يتم إدخال اسم Style

2- New :- لإنشاء Style جديد

3- Rename :- لإعادة تسمية Style

4- Delete :- لإزالة Style

5- font :- وبه البنط المستخدم وإرتفاعه

6- Effects :- التأثيرات المختلفة من

Upside down : قلب الحروق

Back Wards :- ترتيب الحروف من اليمين إلي الشمال

Vertical :- جعل الحروف رأسية

هيا بنا ننشأ Style جديد بإسم Mesh Font

1- اضغط علي new سوف يظهر لك الصندوق الحواري لإدخال اسم style كما في الشكل

شكل إدخال اسم Style

وأدخل في Font name < Times NEW Roman

Font style < Regular

Height < 0.200

ثم أضغط علي Apply ثم Close

13-6 استخدام الرموز الخاصة مع الأمر Text :-

توجد بعض الرموز التي لا توجد في الرموز القياسية ويحتاج إليها في الرسم الهندسي مثل علامة الزاوية أو ضع خط تحت كلمة أو علامة + أو – أو ضع خط فوق كلمة وبالتالي توجد بعض الشفرات code التي تستخدم مع الأمر Text وبعض الشفرات الأخري التي تستخدم مع الأمر Mtext

13- 7 استخدام القاموس وتصحيح الأخطاء الإعلانية :

إن وظيفة الأوتوكاد الأساسية هي الرسم إلا أن بعض الرسومات تحتوي علي الكثير من النصوص وبالتالي رأت مشتركة Auto desk إضافة مدقق الإملاء ابتداء من الإصدار 13 وهو يعمل في الإصدار 2004 كالأتي :-

1. اختار من قائمة الأوامر المنسدلة Tools > Spelling

2. أو من سطر الأوامر

Command : spelling

بعد تنفيذ الأمر بإحدي الأوامر السابقة سوف يظهر لك الصندوق الحواري الخاص بذلك بعد اختيار الكائن أو النص المراد تصحيح الأخطاء له

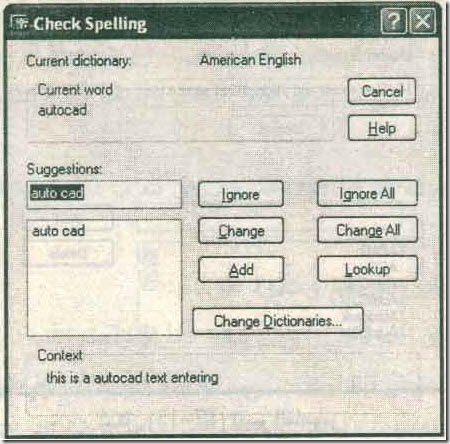

شكل الصندوق الحواري الخاص بـ Spelling

سوف تجد بالصندوق الحواري عدة اختيارات للكلمة الخطأ وأختار الكلمة الصحيحة ثم Change وإذا كنت تريد إضافة الكلمة إضغط علي Add

ويلاحظ أن القاموس الأساس في الأوتوكاد هو American English وإذا كنت تريد تغير أو إضافة قاموس أخر أضغط علي Change Dictionaries سوف يظهر لك الصندوق الحواري الخاص بذلك كما في الشكل .

الشكل تغيير القاموس

ويلاحظ أن الصندوق الحواري الخاص بـ spelling يوجد الأتي

الخيار	الوظيفة
Ignore	يتجاهل الكلمة
Ignore All	يتجاهل كل ظهور للكلمة في النص
Add	يضيف الكلمة المشكوك فيها القاموس
Look up	يدقق إملاء الكلمة في مربع الإقتراحات Suggestions
Change	لتغير الكلمة بالكلمة المختارة
Change A4	لتغيير كل الكلمات في النص
Change Dictionaries	لتغيير القاموس كما سبق
