بطاقه التمرين العملى التمرين الثالث : رسم المنظور الهندسي الإيزومتري للأجسام المركبة. الزمن: 3 ساعات الأهداف الأدائية للتمرين (مضمون الأداء): يجب أن يصبح المتدرب قاد ا رً على أن يرسم المنظور الهندسي الإيزومتري للأجسام المركبة. المواد والأدوات والتجهيزات (مستلزمات الأداء): المرسم، أدوات الرسم، لوحة الرسم. معايير الأداء : • تحديد قياس اللوحة الموافق لمقياس الرسم. • استخدام أدوات الرسم النظامية. • تنظيف اللوحة من الخطوط ال ا زئدة. • رسم الخطوط وفق الثخانات المحددة. التقييم الذاتي دليل تقييم الأداء : تعليمات للمتدرب: -1 استخدم دليل تقييم الأداء هذا كدليل إرشادي بعد تنفيذك للرسم. -2 لاجتياز هذا التمرين بنجاح , يجب تأشير جميع الخطوات الواردة بكلمة " نعم "، ماعدا الخطوات التي لا يمكن تطبيقها. -3 إذا كان هناك خطوة لا يمكن تطبيقها، فضع مقابلها إش  ."×"   التمرين الرابع : رسم المنظور الهندسي الجبهي للأجسام المركبة. الزمن: 3 ساعات الأهداف الأدائية للتمرين (مضمون الأداء): يجب أن ي

بطاقه التمرين العملى التمرين الأول: رسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الأيزومتري. الزمن: 3 ساعات الأهداف الأدائية للتمرين (مضمون الأداء): يجب أن يصبح المتدرب قادرا   على أن يرسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الأيزومتري. المواد والأدوات والتجهي ا زت(مستلزمات الأداء): المرسم، أدوات الرسم، لوحة الرسم. معايير الأداء : • تحديد قياس اللوحة الموافق لمقياس الرسم. • استخدام أدوات الرسم النظامية. • تنظيف اللوحة من الخطوط الزائده  . • رسم الخطوط وفق الثخانات المحددة .   التقييم الذاتي دليل تقييم الأداء : تعليمات للمتدرب: -1 استخدم دليل تقييم الأداء هذا كدليل إرشادي بعد تنفيذك للرسم. -2 لاجتياز هذا التمرين بنجاح , يجب تأشير جميع الخطوات الواردة بكلمة " نعم "، ماعدا الخطوات التي لا يمكن تطبيقها. -3 إذا كان هناك خطوة لا يمكن تطبيقها، فضع مقابلها إشار ."×"  . التمرين الثاني: رسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الجبهي. الزمن: 3 ساعات الأهداف الأدائية ل

الاختبار العملي التمرين الاختباري الأول اسم الاختبار: رسم المساقط الهندسية.   السؤال ( الأداء المطلوب ): المطلوب رسم المساقط الثلاثة للقطعة المبينة بالشك (2-68): المواد والأدوات والتجهيزات اللازمة للاختبار: المرسم، أدوات الرسم، لوحة الرسم. الزمن اللازم لإنجاز الاختبار: ( 3 ساعات). إرشادات للطالب: سيتم تقييم الأداء في ضوء المعايير الآتية: 1 - تحقيق الرسم المطلوب 2 - تحديد قياس اللوحة الموافق لمقياس الرسم 3.  تنظيف اللوحة من الخطوط الزائده 4 - رسم الخطوط وفق الثخانات المحددة التمرين الاختباري الثاني اسم الاختبار: رسم المساقط الهندسية. السؤال ( الأداء المطلوب ): المطلوب رسم المساقط الثلاثة للقطعة المبينة بالشكل(2-69): المواد والأدوات والتجهيزات  اللازمة للاختبار: المرسم، أدوات الرسم، لوحة الرسم. الزمن اللازم لإنجاز الاختبار: ( 3 ساعات). إرشادات للطالب: سيتم تقييم الأداء في ضوء المعايير الآتية: 1 - تحقيق الرسم المطلوب 2 - تحديد قياس اللوحة الموافق لمقياس الرسم 3.  تنظيف اللوحة من الخطوط الزائدة  4 - رسم

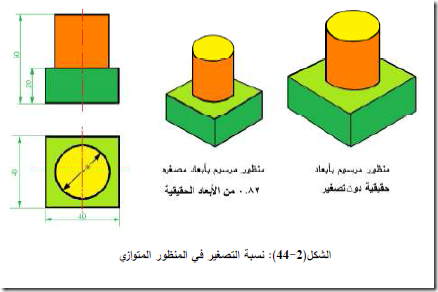

الطريقه العمليه لرسم المنظور المتوازى بعد أن عرفنا الطرائق الثلاث المختلفة لأنواع المنظور المتوازي تبين أنه لابد من معرفة كل مما يأتي لرسم هذا النوع من المنظور: 1. رسم مستقيمات تميل بزاويه  7 –41-30-45 -2 ضرب الأبعاد التي تحتاج إلى تصغير بالنسب المحددة. -3 رسم القطوع الناقصة التي تمثل منظورا   للدوائر. ولتسهيل عملية رسم المنظور وتوفير الوقت توجد أوراق  خاصة لرسم المنظور الأيزومتري وتتوضع عليها الشبكة الأيزومترية وفق نسبة التصغير( 0.82 ), وتمثل المحاور الأيزومترية اتجاه خطوط الشبكة الأيزومترية. يتساءل الكثير ما المانع من رسم المنظور بأبعاده الحقيقية دون تصغير؟ والجواب هو أن العين البشرية معتادة أن ترى الأشياء في الفراغ  مجسمة, فإذا رسمنا منظورا  بأبعاد حقيقية فلا ترتاح إليه العين البشرية لأنه يبدو أضخم مما هو في الواقع. لاحظ ذلك من الشكل (2-44) :   تقييم المعلومات النظرية أتمم المساقط الثلاثة بالخطوط الناقصة للشكل المبين جانباً وفقاً لاتجاه الإسقاط الراسي  (للأشكال من 1إلى 7)، علماً أن الثقوب الموجودة نافذة. المطلوب رسم المساقط الثلاثة للشكل المبين ج

الإسقاط العمودي للعناصر الهندسية أ- إسقاط النقطة النقطة: شكل هندسي مجرد من الأبعاد, مسقطها على أي مستوٍ هو دائماً نقطة. المسقط الأفقي للنقطة A  هو النقطةa  الناتجة عن تقاطع العمود النازل من A  على  المستوي الأفقي K1 . المسقط الأفقي للنقطة A هو النقطة b  الناتجة عن تقاطع العمود النازل من A على المستوي الأفقيK2    . للحصول على مخطط مساقط النقطة A  يدور المستوي الأفقي حول X12 حتى يصبح على امتداد المستوي الراسي الشكل (2-6) ,  يتوضع مسقطا النقطتين a,b  على خط وصل شاقولي. تسمى المسافة Aa  ارتفاع النقطة A  عن المستوي الأفقي, والمسافة Ab  ابتعاد النقطة A  عن المستوي الراسي .   ب - إسقاط المستقيم المستقيم: هو شكل هندسي له بعد واحد، ويحدد المستقيم بمعرفة نقطتين منه. للحصول على المساقط العمودية لمستقيم. الشكل( 2 –7).   نسقط النقطتين  A,B  من المستقيم على المستوي الراسي  , نحصل على المسقط الراسي  للنقطتين a2,b2  نصل بينهما بخط فيكون هو المسقط الراسي للمستقيم. نسقط النقطتين B,A  من المستقيم على المستوي الأفقي, فنحصل على المسقط الأف

المساقط الستة الرئيسية لجسم هندسي أ- إسقاط الجسم على مستويين يتم إسقاط الأجسام الهندسية على مستويين متعامدين بطريقة مشابهة لطريقة مونج للإسقاط العمودي . يوضع الجسم في ا زوية الإسقاط الأولى بحيث تكون الأوجه الرئيسية موازية لمستويات  الإسقاط للحصول على التفاصيل الهندسية والأبعاد الحقيقية الكاملة للجسم. الشكل (2-24) . يتضح من إسقاط الجسم الهندسي على مستوي الإسقاط الراسى أن المسقط هو شكل هندسي ثنائي البعد، ولا يظهر عليه البعد الثالث الموازي لاتجاه الإسقاط, لذلك من الضروري إسقاط الجسم على مستوي الإسقاط الأفقي لإظهار البعد الثالث حتى تظهر الأبعاد الكاملة. يسمى المسقط المرسوم في مستوي الإسقاط الراسى  مسقطاً أ رسياً والمسقط المرسوم في مستوي الإسقاط الأفقي مسقطاً أفقياً , بما أن مساقط الشكل ترسم على مستوِ رسم واحد (لوحة الرسم) 90 حتى يتوحد مع مستوي º لذلك يجب تدوير مستوي الإسقاط الأفقي حول خط الأرض بزاويه  الإسقاط الراسي  في مستوي رسم واحد ( لوحة الرسم ), يتوضع المسقط الراسي  فوق خط الأرض والمسقط الأفقي تحت خط الأرض, ويكون مسقطا كل نقطة من الجسم واقعين على خط وصل شاقولي واحد. يظهر
