استخدام الأمر Mv Setup في تحديد حدود الرسم في أوتوكاد
14-5 استخدام الأمر Mv Setup في تحديد حدود الرسم في أوتوكاد
يستخدم هذا الأمر في تحديد حدود الرسم والوحدات بطريقة أوتوماتيكيا أسرع من الخطوات السابقة . أن الأمر mv setup تستطيع من خلاله وضع خصائص الرسم والتي تحتوي علي الوحدات وحدود الرسم وكثيرا من خصائص الرسم .
هيا بنا نستخدم الأمر M Vest up من خلال هذا المثال نريد تحديد حدود الرسم لإحدي الرسومات الهندسية : المدينة بحيث يكون أبعاد ورقة الرسم 11*17 بوصة ومقياس رسم 20*1 بوصة .
هيا بنا نبدأ التنفيذ :-
1. اختار الأمر File ثم الأمر NEW لإنشاء ملف جديد باسم Eng واختار Prototype باسم Acael .
سوف يظهر لك الصندوق الحواري الخاص بإنشاء رسم جديد اختار Use a Template كما في الشكل واختار منه Acaddwt ثم Ok
شكل اختيار نوع Template
2. نفذ الأمر M Vest up ثم سوف يظهر لك في سطر الأوامر
Enable paper space ? [No / < Yes > = ]
3. ثم إدخال N لإستخدام الشكل المادي في صفحة الرسم .
سوف يظهر لك في سطر الأوامر
Enter unit type [ scientific / Decimal / Engineering / Architectural / Meteoric ]
اضغط نوعية الوحدات المطلوبة ولتكن في مثالنا هذا E أي Engineering

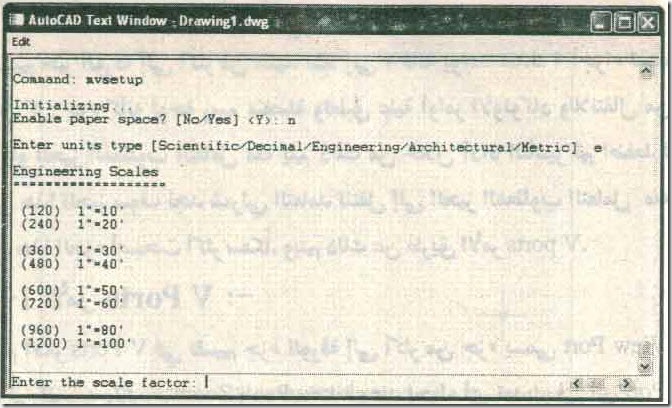

سوف ينتقل بنا الأوتوكاد إلي نافذة تسمي Auto cad text windows كما في الشكل
شكل نافذة AutoCAD text
وذلك لإدخال مقياس الرسم المطلوب أدخل مقياس الرسم 240 الذي يكافئ 20 = 1 بوصة
4. سوف يظهر لك في النافذة بعد إدخال مقياس الرسم الأتي :-
Enter paper width
أي إدخال عرض ورقة الرسم أدخل 17 ثم Enter
5. سوف يظهر في النافذة رسالة تسأل عن طول ورقة الرسم
Enter the paper height
ادخل 11 ثم Enter
6. سوف تختص النافذة بعد إدخال مقياس الرسم والطول والعرض وسوف نرجع إلي النافذة الرئيسية وفي سطر الأوامر أدخل
Command : Zoom
7. سوف تظهر لك الرسالة التي عرضناها عند تنفيذ الأمر Zoom
[ All / center / dynamic / Extents / previous / scale / window / ] < real time > :
أدخل 0.75 ثم Enter
8. اذهب الي القائمة المنسدلة Tools > Draft Setting
واجعل on < Snap وكذلك Grid < on وضع القيمة المناسب X Spacing & Y Spacing
سوف يظهر لك حدود الرسم كما في الشكل بعد تنفيذه من خلال الأمر MV Setup
