الطريقه العمليه لرسم المنظور المتوازى

الطريقه العمليه لرسم المنظور المتوازى

بعد أن عرفنا الطرائق الثلاث المختلفة لأنواع المنظور المتوازي تبين أنه لابد من معرفة كل مما يأتي لرسم هذا النوع من المنظور:
1. رسم مستقيمات تميل بزاويه  7 –41-30-45

-2 ضرب الأبعاد التي تحتاج إلى تصغير بالنسب المحددة.
-3 رسم القطوع الناقصة التي تمثل منظورا   للدوائر.

ولتسهيل عملية رسم المنظور وتوفير الوقت توجد أوراق  خاصة لرسم المنظور الأيزومتري وتتوضع عليها الشبكة الأيزومترية وفق نسبة التصغير( 0.82 ), وتمثل المحاور الأيزومترية اتجاه خطوط الشبكة الأيزومترية.
يتساءل الكثير ما المانع من رسم المنظور بأبعاده الحقيقية دون تصغير؟ والجواب هو أن العين البشرية معتادة أن ترى الأشياء في الفراغ  مجسمة, فإذا رسمنا منظورا  بأبعاد حقيقية فلا ترتاح إليه العين البشرية لأنه يبدو أضخم مما هو في الواقع. لاحظ ذلك من الشكل (2-44) :



تقييم المعلومات النظرية

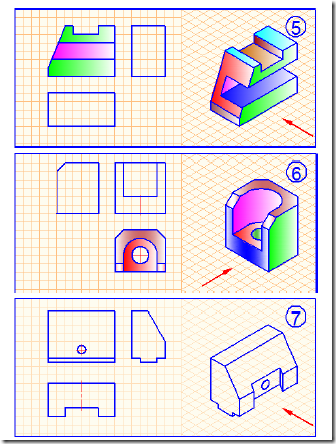

أتمم المساقط الثلاثة بالخطوط الناقصة للشكل المبين جانباً وفقاً لاتجاه الإسقاط الراسي  (للأشكال من 1إلى 7)، علماً أن الثقوب الموجودة نافذة.

المطلوب رسم المساقط الثلاثة للشكل المبين جانباً وفقاً لاتجاه الإسقاط الراسي  (للأشكال من 8 إلى 10 )، علماً أن الثقوب الموجودة نافذة.
