بطاقه التمرين العملى ( الجزء الاول )

بطاقه التمرين العملى

التمرين الأول: رسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الأيزومتري.
الزمن: 3 ساعات

الأهداف الأدائية للتمرين (مضمون الأداء): يجب أن يصبح المتدرب قادرا   على أن يرسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الأيزومتري.
المواد والأدوات والتجهي ا زت(مستلزمات الأداء): المرسم، أدوات الرسم، لوحة الرسم.
معايير الأداء :
• تحديد قياس اللوحة الموافق لمقياس الرسم.
• استخدام أدوات الرسم النظامية.
• تنظيف اللوحة من الخطوط الزائده  .
• رسم الخطوط وفق الثخانات المحددة .



التقييم الذاتي

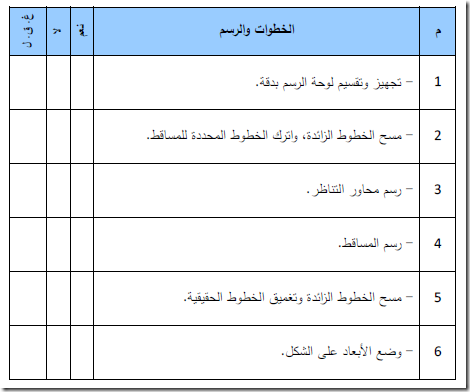

دليل تقييم الأداء :

تعليمات للمتدرب:
-1 استخدم دليل تقييم الأداء هذا كدليل إرشادي بعد تنفيذك للرسم.
-2 لاجتياز هذا التمرين بنجاح , يجب تأشير جميع الخطوات الواردة بكلمة " نعم "، ماعدا الخطوات التي لا يمكن تطبيقها.
-3 إذا كان هناك خطوة لا يمكن تطبيقها، فضع مقابلها إشار ."×"  .

التمرين الثاني: رسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الجبهي.
الزمن: 3 ساعات

الأهداف الأدائية للتمرين (مضمون الأداء): يجب أن يصبح المتدرب قاد ا رً على أن يرسم المساقط الثلاثة لقطعة ميكانيكية من منظورها الجبهي.
المواد والأدوات والتجهي ا زت(مستلزمات الأداء): المرسم، أدوات الرسم، لوحة الرسم.
معايير الأداء :
• تحديد قياس اللوحة الموافق لمقياس الرسم.
• استخدام أدوات الرسم النظامية.
• تنظيف اللوحة من الخطوط الزائده  .

• رسم الخطوط وفق الثخانات المحددة.

التقييم الذاتي

دليل تقييم الأداء

تعليمات للمتدرب:

1. استخدم دليل تقييم الأداء هذا كدليل إرشادي بعد تنفيذك للرسم.
2.  لاجتياز هذا التمرين بنجاح , يجب تأشير جميع الخطوات الواردة بكلمة " نعم "، ماعدا الخطوات التي لا يمكن تطبيقها.
3.  إذا كان هناك خطوة لا يمكن تطبيقها، فضع مقابلها إشار  ."×" .
