لوحة الرسم : مقاسات لوحة الرسم وبطاقة الرسم وأقلام الرصاص و الممحاة .

لوحة الرسم

تصنع لوحة الرسم من الورق المقوى (كرتون أبيض) بمقاسات وسماكات محددة.

مقاسات لوحة الرسم

إن مقاسات لوحات الرسم موحدة دولياً كما هو موضح في الجدول (1-1).

وهي مستطيلة الشكل، ونسبة طولها إلى عرضها ثابتة دائماً، وتساوي .

  A يتم الحصول على لوحات الرسم المختلفة من المقاس الأساسي  A0  الذي مساحته تساوي مترا   مربعا واحدا وذلك بتنصيف طول اللوحة. الشكل   (1-10)  .يسمح في حالات خاصة عند الضرورة   استخدام لوحات رسم يكون أحد أبعادها الأساسية  297mm  والبعد الآخر من مضاعفات البعد 210mm  أو العكس. الشكل (1-11).

يعرف مقياس الرسم بأنه: نسبة البعد المرسوم إلى البعد الحقيقي.

يبين الجدول (1-2) مقاييس الرسم المعتمدة عالمياً.

-1 يطبق مقياس الرسم على الأبعاد كافة عدا الزوايا.
-2 تكتب الأبعاد الحقيقية على الرسم بغض النظر عن مقياس الرسم المد ون في بطاقة الرسم.
-3 يتم استخدام مقياس رسم واحد اً للرسم الواحد.

بطاقة الرسم
تتضمن لوحة الرسم بطاقة تعريف تحتوي على المعلومات الأساسية الآتية:
-1 اسم المؤسسة أو المصنع.
-2 اسم الآلة أو المشغولة.
-3 اسم الرسام والمدقق مع التوقيع والتاريخ.
-4 مقياس الرسم.
-5 وحدة القياس ( الأبعاد ).
-6 رقم الرسم.
-7 معلومات أخرى مثل: المادة، المواصفة، الكمية، الوزن، القساوة....... ورموز أخرى تعتمد على أسلوب التنفيذ.
يختلف توزيع هذه البيانات ضمن حقول البطاقة حسب المعيار المعتمد.

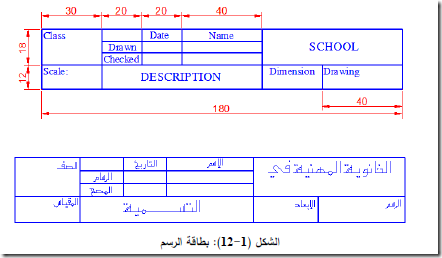

تقسيمات بطاقة الرسم حسب المعيار الألماني. - يبين الشكل( 1 –12)  تقسيمات بطاقة الرسم حسب المعيار الألماني.

تتوضع بطاقة الرسم دائماً في الزاويه السفلى اليمنى لجميع مقاسات لوحات الرسم.

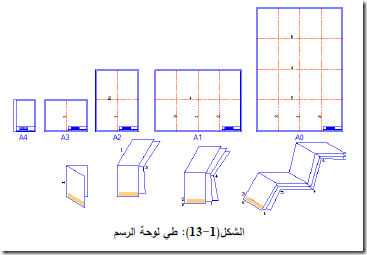

  تطوى لوحات الرسم إلى قياس لوحة 4 A  وفق خطوط الطي تبدأ دائماً من منتصف اللوحة، ويتحدد تسلسل عملية الطي بمقاس اللوحة حسب الأرقام المدونة على الخطوط الرفيعة بحيث  تبقى بطاقة الرسم ظاهرة بعد عملية الطي. الشكل (1-13).

أقلام الرصاص

تصنع أقلام الرصاص بقساوات وثخانات مختلفة، وترمّز بأحرف وأرقام تبين نوع الرصاصة  ودرجة قساوتها, حيث يعبر الحرف  B  عن الليونة والحرف  H  عن القسا وة.

وتستخدم في الرسم الهندسي الأنواع الآتية من الأقلام:
1) أقلام الرصاص الخشبية: يقل استخدامها في الرسم الهندسي بسبب عدم محافظتها على عرض الخط المرسوم.
2) أقلام الرصاص الميكانيكية: وتمتاز بدقتها بسبب استخدامها رصاصات تطابق عرض الخط المطلوب. الشكل( 1-14) .

الممحاة

تستخدم الممحاة لإزاله الخطوط الزائده  خلال الرسم أو عند إنجاز الرسم، وتوجد منها أنواع متعددة الحجم ودرجة القساوة واللون.

مسطرة القياس

يستخدم الفرجار لرسم الدوائر والأقواس الدائرية وقياس ونقل الأبعاد، الشكل (1-16) .

يجب الانتباه عند رسم الدوائر أن تكون ساقا الفرجار متوازيتين وعموديتين على سطح اللوحة  الشكل (1-17)  تحضر نهاية رصاصة الفرجار الحرة بأن يكون سطحها مائلا على محور الساق  بزاويه ^o 30  .

يستخدم مثلثان قائمان أحدهما ا زويتاه   (30^o-60^o)  والآخر متساوي الساقين ا زويته(45^o)  وذلك    لرسم الخطوط الشاقولية والمائلة ب ا زوية (15^o) أو مضاعفاتها بمساعدة المسطرة حرف T  وتستخدم أيضاً لرسم الخطوط المتوازية أو المتعامدة والمائلة دون استخدام المسطرة حرف T  الشكل (1-18) .



مسطرة حرف T

تعد المسطرة حرفT  ضرورية لرسم الخطوط الأفقية المتوازية ومسند اً للمثلثات عند رسم

الخطوط الشاقولية والمائلة، وتتكون من جزاين : الراس   والمسطرة، وقد ثبتا مع بعضهما بشكل - متعامد وغير قابلين للحركة، بحيث تكون حافة المسطرة العلوية مستقيمة ومشطوفة، الشكل (1-19)

المنقلة

تستخدم المنقلة لقياس الزوايا التي لا يمكن تحديدها بواسطة المثلثات، وتصنع من الخشب أو  اللدائن أو المعدن بأنواع وقياسات مختلفة, ويفضل استخدام النوع الشفاف.

المساطر الخاصة

تتوافر هذه المساطر بأشكال ومجموعات مختلفة تساعد في إنجاز الرسم بشكل دقيق ومنها:
• مساطر المنحنيات لرسم الخطوط المنحنية التي يتعذر رسمها بالفرجار.
• مساطر ذات طبعات خاصة للكتابة ولرسم الرموز الهندسية والكه ربائية والإلكترونية المختلفة

رسم الخطوط المستقيمة

- ترسم الخطوط الأفقية من اليسار إلى اليمين على امتداد الحافة العلوية للمسطرة حرف T  وترسم الخطوط الشاقولية من الأسفل إلى الأعلى على امتداد حافة المثلث المستند ضلعه  القائم على المسطرة حرف T  كما في الشكل (1-20) .

ترسم الخطوط المائلة بزوايا 60o . 45o . 30  . على امتداد حافة المثلث المستند على  المسطرة حرفT  كما في الشكل (1-21).

- ترسم الخطوط المائلة بزوايا 15o.75o   على امتداد حافة المثلث المستند على حافة المثلث  الآخر المستند على المسطرة حرف T  كما في الشكل (1-22) .

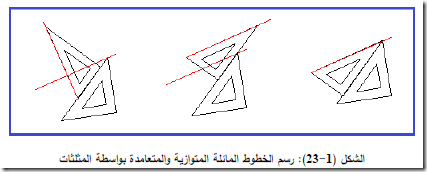

- ترسم الخطوط المائلة المتوازية والمتعامدة بواسطة المثلثات دون المسطرة حرف T  كما  في الشكل (23-1) .
