تطبيقات علي الأوتوكاد

تطبيقات

في هذا الفصل سوف تتعرف عزيزي القارئ علي مجموعة من الرسومات والتي تستطيع الأن انجازها بكل مهارة ودقة .
بعد هذه الرحلة الطويلة من الأوتوكاد

Project 1 :-

المطلوب منك رسم غرفة الكمبيوتر الموضحة
atocad315-1
شكل غرفة الكمبيوتر
عزيزي القارئ المطلوب منك رسم غرفة الكمبيوتر الموضحة في الشكل وذلك من خلال الأوامر التي تعلمتها في  السابق

Project 2 :-

المطلوب في هذا المشروع رسم مكتب استشارات هندسي كما هو موضح بالشكل .
atocad316-1
شكل صورة عامة للمكتب

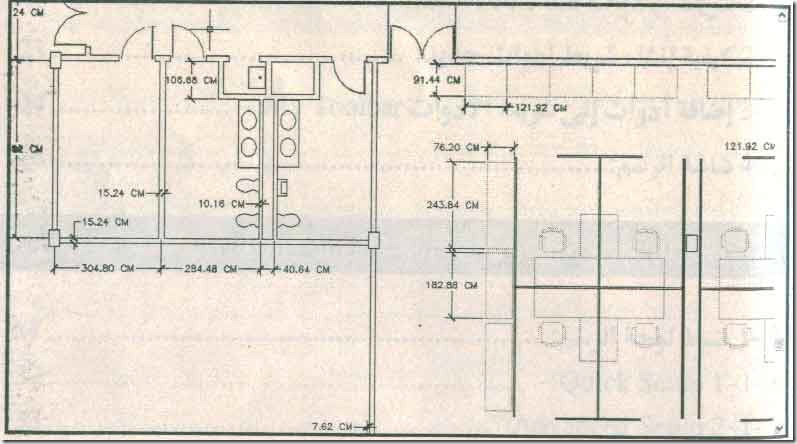

ويتم توضيح الأبعاد في الأشكال الآتية حيث يتم توضيح المكتب علي أجزاء
atocad316-2

atocad317-1

atocad317-2

atocad318_1
