رسم المضلعات Polygons يستخدم الأمر Polygons لرسم المضلعات المنتظمة في الأوتوكاد ، يوجد في الأوتوكاد 3 طرق لرسم المضلعات المنتظمة كما في شكل (13 – 2). كما هو مبين في شكل (13 – 2) لرسم المضلع يجب أن تحدد أولاً طول ضلع المضلع أو تعريف المضلع بالنسبة لدائرة سواء كانت هذه الدائرة خارج المضلع أو هذه الدائرة داخل المضلع وفي الأوتوكاد يمكن رسم المضلع ابتداء من 3 أضلاع حتى 1024 ضلع ويستخدم المسدس وهي إحدي أشكال المضلع في الرسومات الفنية الميكانيكية بكثرة في رسم رأس المسمار القلاوظ كما في شكل (14-2). والآن هيا بنا نبدأ في رسم المضلع المنتظم خصائص الأمر Polygon . عند تنفيذ Polygon سواء بالضغط علي الأيقونة أو بكتابة الأمر Polygon في سطر الأوامر سوف تظهر لك الخصائص الآتية: Polygon Enter Number of sides <current>: Specify center of polygon or [Edge]: وفيه يتم تعريف مركز المضلع أو تعريف نهاية أحد الأضلاع أInscribe in circle / circumscribe about circle<1> : - وفيه يتم تعريف المضلع يتم رسمه من خلال أن المضلع مرسوم داخل دائرة Inscribe أو أن المضلع يمس أضلاع دائرة من ا...

رسم الأقواس يوجد 11 طريقة لرسم الأقواس في الأوتوكاد وبالتالي يتضح لنا أن رسم الأقواس أصعب بكثير من رسم الدوائر حيث توجد عدة طرق وجود الأقواس في الرسومات الهندسية بكثرة سواء في الرسومات المعمارية أو المدنية أو الميكانيكية وهيا بنا نتعرف علي طرق رسم الأقواس. 1. 3 point يتم رسم القوس عن طريق ثلاث نقاط الأولي بداية القوس والثانية علي محيط القوس ARC والأخيرة نهاية القوس وأيقونتها في شريط الأدوات الخاص برسم الأقواس . 2. Start , Center, End وفيما يتم إدخال نقطة لبداية القوس ثم نقطة المركز الدائري للقوس ثم نقطة نهاية القوس وتستخدم الأيقونة  للحصول علي هذا الخيار. 3. Start , Circle , Angle يتم فيها إدخال نقطة لبداية رسم القوس ونقطة المركز الدائري للقوس والزاوية المركزية للقوس وتستخدم الأيقونة للحصول علي هذا الخيار. 4. Start,center,length يتم فيها إدخال نقطة بداية رسم القوس ثم مركز القوس الدائري وطول الوتر المحيطي وتستخدم الأيقونة للحصول علي هذا الخيار. 5. Start,End , Angle وفيها يتم إدخال نقطة البداية ونقطة النهاية ثم الزاوية المركزية للقوي وتستخدم الأيقونة للحصول...

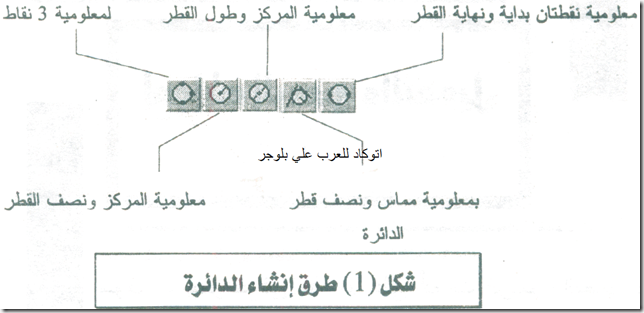

سوف نتعرف فى هذا اليوم على ادوات الرسم والتعديل فى الارسم سوف نتعرف على كيفية رسم الدوائر والاقواس وكذلك على او امر التعديل مثل Trim وكذلك الامر Copy و Move وكثيرا من الاوامرالتى تستخدم فى تعديل الرسومات الدوائر Circles لانشاء الدوائر توجد 5 طرق ولكن اختيارنا للطريقة يعتمد على المعلومات المتوفرة لنا واشهر هذاه المعلومات هى نصف القطر ومركز الدائرة او القطر ومركز الدائرة ولكن فى بعض الاحوال نصف الاحوال نصف القطر ومماسات الدائرة وهيا بنا نتعرف على هذه النقط الامر Circle ان الامر Circle عند تنفيذه فانه يظهر فى سطر الاوامر الاتى : Command : Circle specify center point for circle or ( 3p /2p/Ttr (tan tan radius)) وهذا معناه : Specify center معناه رسم الدائرة بمعلومية مركز الدائرة ونصف القطر 3p معناه رسم الدائرة بمعلومية 3 نقاط 2p معناه رسم الدائرة بمعلومية نقطتين Ttr معناه رسم الدائرة بمعلومية نصف القطر ومماسين اولا : بمعلومية ثلاث نقاط: 1. باستخدام اداة التاشير اضغط من شريط الادوات الخاصة بالرسم يظهر لك فى سطر الاوامر الاتى Command : Circle specify center poin...

نظام المحاور فى الاوتوكاد: المحاور العالمية WCS اناالمحاورالمستخدمة هى التى تسمىالمحاورالعالمية World coordinate System اى المستخدمة فى انحاءئ العالم كما فى شكل (1-14) تتكون من x-axisالمحور السينى و y-axis المحور الصادى المحاور العالمية سوف نذكرها بعد لك بالأختصار wcsسوفتراها على الشاشه كما هو موضح في الشكل(15-1)يوجد سهم يشير الى الجانب الموجب من محورxوسهم يشير الى أعلى في الجانب الموجب من محورyوالحرفwعلى محورyيعني انك في النظام wcs يلاحظ ، النظام wcsنظام التلقائي المستخدم في الأوتوكاد أما أذا كنت تريد أنشاء محاور خاصة بك فيوجد نظام user coordinate System(ucs) اي نظام المحاور الخاصة بالمستخدم وهذه المحاور يتم فيها من خلالك سواء تحديد نقطة البداية للمحاور (0,0)أو اتجاه محورxاأو اتجاه محورz كذلك تستطيع تحريك هذه المحاور المحاور الكرتيزية في الرسومات ذات البعدين dimension-2 يتم تحديد النقطه برقمين (x,y)فمثلاً النقطة (,56)هي عبارة عت 6وحدات في اتجاه محورxو5 وحداتفي اتجاه محورyالموجب كما في الشكل(16-1) المحاور القطبية كما سبق تعرفنا ع ان أي نقطه في المحاور الكرتي...
