أمثلة محلولة و تمارين أوتوكاد الجزء الثاني

Ex

autocad-53_03

1- نرسم خط 2.5 لليسار ثم نرسم خط لأعلي 2.00 ثم لليسار 2.50

2- من الرك السفلي نرسم خط لليسار 0.25 ثم لأعلي 2 ثم لليمين 0.25

3- نختار الأمر Chamfer /// فنختار (D) لنحدد المسافة للخط الأول (0.25) ثم للخط الثاني (0.25) ثم نختار الأمر مره ثانية ونحدد أضلاع للأركان المطلوبة Right click.

4- نرسم الخط المنصف للشكل من الـ Midpoint

5- من الطرف الأيمن السفلي نرسم خط طوله 2.00

6- من القائمة draw نختار Art ثم نختار (Start , End , Radius) فنختار النقطة اليمين السفلي لتكون نقطة البداية ثم نقطة تقاطع الخط المنصف مع الخط (خطوة 5) لتكون نقطة النهاية ثم ندخل الـ Radius 1.25

7- نكرر الأمر مره أخرى ولكن نقطة النهاية للقوس الأول تكون نقطة البداية للقوس الثاني ونقطة النهاية هي النقطة اليمني العليا وندخل الـ Radius 1.25

8- نكرر الأمر مره ثالثة ولكن نقطة البداية تكون هي نقطة النهاية والعكس بالنسبة للقوس الثاني (أي نبدل النهاية والبداية مع القوي الثاني) ثم ندخل الـ Radius 1.25

Ex

autocad-54_03

1- نرسم دائرة نصف قطرها 0.5 ثم نفس المركز نرسم دائرة أخري نصف قطرها 0.75 من مركز الدائرة نرسم خط لليمين طوله 3.56 لنحدد مركز الدائرتين الآخرين

2- بالمثل من هذا المركز دائرتين نصفي قطريهما 0.5, 0.88

3- من قائمة الأمر Draw نختار Circle ثم نختار Tan .Tan . Radius ثم نحدد المماسين العلويين بدقة ثم ندخل ال Radius (2.00R) ونفس الشئ من أسفل.

EX

autocad-1_03

1- نرسم خط لليمين بطول 80 ثم خط لأعلي بطول 20

2- نرسم خط آخر من الناحية الأخرى للخط 80 لأعلي بطول 140

3- عن طريق الأمر offset نقوم بعمل موازيات للخط الأفقي والرأسي بالمسافات الموضحة بالجدول لنحدد النقاط (6 , 5,4,3,2,1)

4- عن طريق الأمر Spline/// يطلب إدخال النقطة الأولي ثم الثانية وهكذا حتى ننتهي من النقاط الستة ثم ضغط Right click

5- عن طريق الأمر Mirror نقوم بعمل الجزء الثاني للرسمة كما تعلمنا مع ملاحظة مسح خطوط الموازيات.

Ex

autocad-2_03

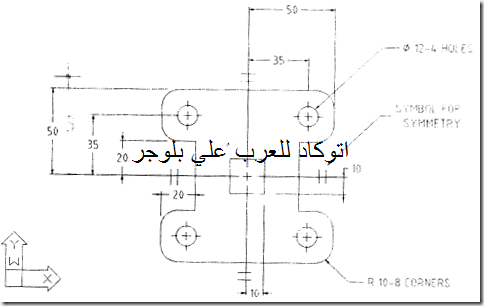

1- نبدأ برسم الإطار الخارجي للشكل ونلاحظ أن الشكل عبارة عن أربع أجزاء متماثلة فنكتفي برسم ربع واحد فقط.

2- نبدأ برسم خط أفقي 50 يمي ثم رأسي لأعلي 30 ثم أفقي لليسار 15 ثم رأسي للأعلي 20

3- من أخر نقطة نرسم خط إلي اليسار 25 لفصل إلي بداية المربع ثم خط إلي أسفل 10 ثم إلي اليسار 10

4- نقوم بمسح الخط الزائد.

5- نقوم بعمل الأمر Mirror/// مرتين أولاً لمضاعفة الربع ليصبح نصف الشكل ثانيا ليصبح الشكل كامل.

6- نستخدم الأمر offset لضلعي القاعدة والضلع العلوي وكذلك الأضلاع الجانبية بمسافة واحدة 15 لنحدد مراكز الدوائر.

7- نرسم الدوائر الأربعة من هذه المراكز.

8- آخر شئ هو الأمر Fillet فنختار أولاً الـ Daius المطلوب بضغط R ثم إدخال 10 ثم طلب الأمر مره أخرى ونحدد أضلاع الركان المطلوب تدويرها.

Ex

autocad-3_03

1- نرسم دائرة بنصف قطر 1.00 ثم من مركز المربع نرسم خط إلي أعلي 0.5 ثم إلي اليسار 0.5 ثم إلي أسفل 1.00 ثم لليمين 1.00 ثم لأعلي 1.00 ثم إلي اليسار 0.5 وبذلك نكون قد رسمنا المربع ونمسح الخط الزائد.

2- من مركز الدائرة نرسم خط إلي أعلي 3.00 ثم إلي اليسار 4.50 لنحدد مركز الدائرة الأخرى ونرسم الدائرة بنصف قطر 1.00 ثم نرسم المربع بنفس الطريقة.

3- من قائمة Draw نختار (TTR) Tan Tan Radius فنحدد المماس الأول ثم نحدد نقطة التماس الثانية ثم ندخل نصف القطر مره 4.00 ومره 5.00 مع ملاحظة اختيار نقطة التماس بدقة.

Ex

autocad-4_03

1- من أي نقطة نرسم دائرة نصف قطرها 20.0

2- من مركز الدائرة نرسم خط طوله 60 لليمين بذلك نكون حددنا مركز الدائرة الثانية التي رسمها بنفس الطريقة.

3- نضغط الأمر offset لنعمل موازيين لخط المركزين علي جانبيه مسافة 10

4- عن طريق الأمر Trim نقوم بإزالة الأجزاء الزائدة من الدائرة والموازيين.

5- نضغط الأمر Ellipse/// ثم نضغط C لتحديد مركز الـ Ellipse ثم ندخل نقطة نهاية أحد محوري ال (Axis End point) Ellipse وهي ( نقطة تقاطع خط المركزين مع أحد الدائرتين من الخارج)؟ ثم نضغط R لتحديد الـ Rotation ثم نضغط 45

EX

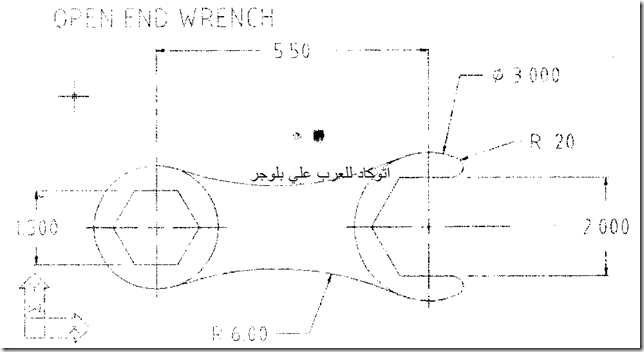

autocad-5_03

اختر بنفسك هذا التمرين
