أمثلة محلولة و تمارين أوتوكاد الجزء الاول

بتاريخ 6:39 م بواسطة ahmed farahat

Ex

autocad-47_03

1-  نبدأ برسم خط طوله 2.50 وذلك باختيار الأمرline_icon مع ملاحظة ضغط (ORTHO)FB لتكون الخطوط في الاتجاه الأفقي والرأسي فقط.

2-  من نهاية الخط نرسم خط رأسي 1.50 ثم خط رأسي 1.00 وبذلك تحدد مركز الدائرة. ثم نرسم الدائرة بالضغط علي الأمر circle_icon بتحديد المركز ونصف القطر.

3-  عن طريق الأمر Line نحدد ربع الدائرة المطلوب ثم عن طريق الأمر Trimtrim_iconنحدد الحدود القاطعة ثم نضغط علي الجزء الغير مطلوب من الدائرة.

4-     من نهاية ربع الدائرة نرسم خط رأسي 1.50 ثم أفقي 0.50 ثم رأسي لأسفل 0.90 ثم أفقي 1.00.

5-  من نقطة بداية الرسم نرسم خط رأسي لأعلي 1.00 ثم أفقي لليمين 1.00 ونحصل علي مركز الدائرة ثم نرسم دائرة نصف قطرها 0.50.

6-     من المماس الأعلي للدائرة نرسم خط أفقي لليسار طوله 1.00 ونفس الشئ من المماس الأسفل للدائرة.

7-     عن طريق الأمر Tirm نحذف الجزء الغير مرغوب في من الدائرة.

نلاحظ أننا رسمنا نصف الدائرة فقط لأن الرسمة متماثلة لذلك نستخدم الأمر Mirror mirror_icon.

8-  أولا نحدد الجزء المطلوب وذلك بتحديد كل الرسمة ثم نضغط Right Click ثم نحدد بداية ونهاية خط المرآة ثم نضغط Right click فنجد أن الرسمة اصبحت كاملة.

Ex

autocad-48_03

1-     من أي نقطة نرسم  دائرة circle_icon نصف قطرها 80

2-     نرسم محاور الدائرة الأربعة.

3-     نضغط الزر Offset offset_iconونحدد الرقم ثم Right click نختار المحور الرأسي ثم نضغط علي جانبي الخط.

4-     نصل بين نقطتي تقاطع الخط مع الدائرة بخط أفقي من أعلي وكذلك من أسفل.

5-     من نقطتي  تقاطع المحور الأفقي للدائرة مع الدائرة نرسم دائرتين طول كل من نصف قطريهما 30

6-     أخيراً نحذف الأجزاء الزائدة عن الرسم عن طريق الأمر Trim كما نعلمنا من قبل .

Ex

autocad-49_03

1-     نرسم دائرة نصف قطرها 3.50

2-     نضغط الأمرPolygon ونختار عدد أضلاع خمسة ونختار C ليكون محاط بدائرة نصف قطرها 1.50

3-  نختارPolygon  ثانياً ونختار عدد الأضلاع خمسة ثم نختار (e) Edge ونختار إحدي رؤوس المضلع لتكون النقطة الثانية في أحد أضلاع هذا المضلع بحيث يكون هذا الاختيار للرؤوس في نفس اتجاه دوران عقارب الساعة.

4-     نكرر الخطوة 3 عدة مرات لنكمل الرسمة.

Ex

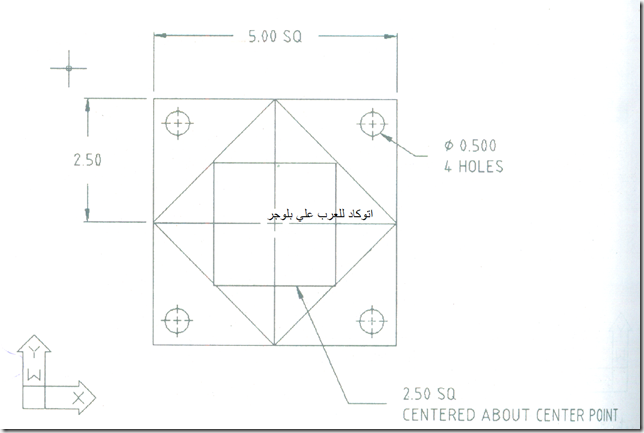

autocad-50_03

1-     نرسم المربع الرئيسي عن طريق الأمر line (عدة مرات) كما تعلمنا.

2-     من الـ Midpoint لكل ضلع نصله بالـ Midpoint لضلع المحاور كما بالشكل.

3-  من مركز المربع نرسم خط رأسي لأعلي 1.25 ثم خط أفقي لليمين 1.25 ثم راسي لأسفل 2.50 ثم أفقي لليسار 2.50 ثم رأس لأعلي 2.50 ثم أفقي لليمين 1.25 وبذلك نكون رسمنا المربع الصغير.

4-  عن طريق الأمر offset نرسم موازيات لأضلاع المربع الأربعة بمسافة 0.50 وبذلك نجد أن تقاطع ذه الموازيات يعطينا مراكز الدوائر الصغيرة.

5-     نرسم من هذه المراكز الدوائر الأربعة بنصف قطر 0.25

6-     عن طريق المارين (Erase – Trim) نزيل الخطوط والأشكال الزائدة.

Ex

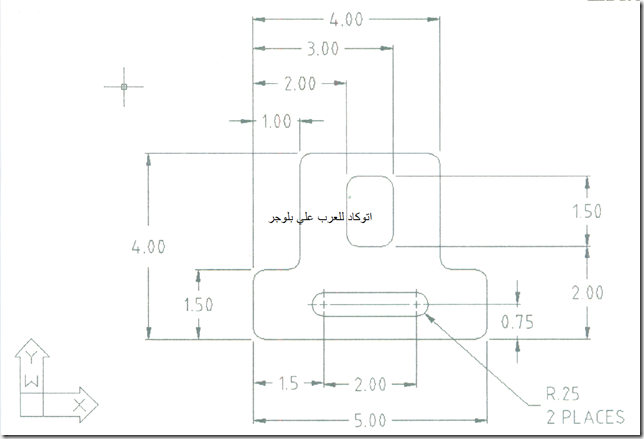

autocad-51_03

1-  نرسم خط أفقي بطول 5.00 ثم راسي إلي أعلي بطول 1.50 ثم أفقي لليسار بطول 1.00 صم رأسي لأعلي بطول 2.00 ثم أفقي لليسار بطول 3.00 ثم رأسي للأسفل بطول 2.50 ثم أفقي لليسار بطول 1.00 ثم  رأس للأسفل بطول 1.50 بذلك نكون قد رسمنا الإطار الخارجي.

2-  عن طريق الأمر Offset نرسم موازيان للخط الأعلي بمسافتين 2.00 , 0.50 ثم موازيان لأحد الخطوط الجانبية بمسافتين 2.00 , 1.00 بذلك نكون قد حددنا أضلاع المربع الصغير ثم عن طريق الأمر Trim نزيل الخطوط الزائدة.

3-  عن طريق الأمر offset أيضاً نعمل مواز للخط السفلي بطول .75 ثم موازيين للخط الجانبي السفلي لمسافتين 1.50 ، 3.50 بذلك نكون قد حددنا مركزي الدائرتين.

4-     نرسم الدائرتين بخط من قطر 0.25

5-     نرسم خطين أولاً للمماسي العلويين للدائرتين ثانياً للماسين السفليين للدائرتين.

6-     عن طريق الأمر Trim نزيل الخطوط الزائدة من الدائرتين.

7-  عن طريق الأمر Fillet نضغط R ثم ندخل الـ Radius المطلوب 0.25 ثم نضغط fillet_icon مره أخرى ونحدد خطي ركن نريد تدويره.

Ex

autocad-52_03

1-     نرسم دائرة نصف قطرها 25

2-  نختار الأمر Polygon من قائمة Draw ثم نختار عدد الأضلاع 6 نختار مركز المضلع (نفس مركز الدائرة)ظ ثم نختار © ليكون محيط بدائرة (ندخل نصف قطرها 15)

3-     عن طريق الأمر Trim نقوم بمسح نصف المضلع الغير مرغوب فيه.

4-  عن طريق الأمر Extend extend_icon نختار الحد الذي يجب أن نمد له الخط فنختار الدائرة ثم نضغط Right click ثم نحدد الخطوط التي نريد أن نمدها وهما الخطين العلوي والسفلي للمسطح.

5-     نقوم بحذف الجزء الغير مراد في الدائرة عن طريق Trim.

6-  عن طريق الأمر Fillet ندخل 3 R ثم نختار الأمر مره أخرى ونختار الأجزاء المراد تدويرها وهي الضلعين السفلي والعلوي للمضلع مع الدائرة.

7-     نرسم خطاً إلي أعلي 35 ثم لليسار 130 لنحدد مركز الدائرة الأخرى لنكمل الدائرة والمضلع كما سبق.

8-     نصل بين مركزي الدائرتين.

9-     عن طريق الأمر offset فنحدد المسافة 10 ثم نعمل موازين لخط المركزين علي جانبيه.

نزيل الأجزاء الزائدة عن طريق الأمر Trim
