تبادل الرسومات والبيانات مع التطبيقات الأخري في أوتوكاد

تبادل الرسومات والبيانات مع التطبيقات الأخري
سوف نتعرف سوياً عزيزي القارئ في هذا الفصل علي كيفية تبادل الرسومات والبيانات بين الأوتوكاد والبرامج الأخري مثل Excel , Word والكثير من الرسومات .

نسخ الرسومات الأمر Copy

للتعرف علي الأمر Copy وكيفية استخدامه في نسخ الرسومات فهيا بنا نتبع الأتي :
1. أنشئ الرسم الموجود في الشكل وذلك بإستخدام الأوامر السابقة
atocad279-1
شكل الملف الكرسي بعد التكبير
2. اختار الكرسي الموجود في الشكل وذلك بإستخدام أداة التأشير
3. نفذ الأمر Edit ثم Copy من قائمة الأوامر المنسدلة أو أكتب في سطر الأوامر
Command: Copyclip
ثم أضغط Enter .
4. نفذ الأمر Edit ثم Paste من خلال قائمة الأوامر المنسدلة أو أكتب في سطر الأوامر
Command : Pasteclip
ثم أضغط Enter
5. سوف يظهر لك في سطر الأوامر الأتي د
Insertion point : X scale < 1 > / Corner / XYZ :
اضغط المكان المراد نسخ الكرسي إليه كما في الشكل
6. سوف يظهر لك في سطر الأوامر
Y scale factor ( Default = X ) :
أي يطلب إدخال مقياس الرسم الخاص بالمحور الرأسي أدخل Enter ليتم اختيار محور Y = محور X .
7. سوف يظهر لك في سطر الأوامر
Rotation Angle < 0 > :
أدخل Enter لجعل زاوية الدوران o (صفر)
atocad280-1
شكل الرسم بعد نسخ الكرسي
تعرفنا في الجزء السابق علي كيفية نسخ الرسوم في الملف الواحد والأن سوف نتعرف سويا علي كيفية نسخ الرسومات بين الملفات المختلفة والأن أتبع معنا الخطوات الأتية :
1. سوف نواصل العمل مع الرسم السابق واستخدم الأمر Zoom حتي تري الرسم كما في الشكل
atocad281-1

atocad281-2
2. اختار نافذة بين نقطتين 1 , 2 كما في الشكل
3. نفذ الأمر Copy بالضغط علي Ctrl + C .
4. إبدأ رسم جديد باسم EX70.dwg باستخدام Acad.Dwg  كنموذج للرسم .
5. نفذ الأمر Paste وذلك بالضغط علي Ctrl + V .
6. سوف يظهر لك في سطر الأوامر
Insertion point :
أدخل 0 , 0 ثم Enter
X scale factor < 1 > / Corner / XYZ :
ثم أضغط Enter
Y scale factor ( Default = X ) :
ثم أدخل Enter
Rotation angle < .. >
ثم أدخل Enter

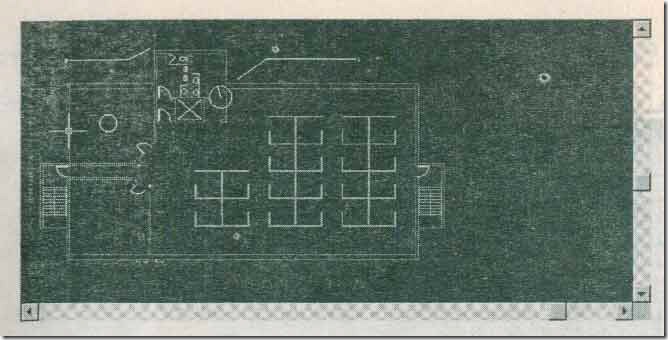

استخدام الأمر Zoom لتري الرسم كما في الشكل الشكل رسم EX69.dwg بعد استخدام Zoomشكل الرسم EX79.dwg بعد عملية النسخ واستخدام Zoom

Atocad282-1
الشكل الرسم EX69.dwg بعد استخدام Zoom

Atocad282-2

Atocad282-3
الشكل الرسم EX79.dwg بعد عملية النسخ واستخدام Zoom
