نسخ الرسومات بين الأوتوكاد والبرامج الأخري في أوتوكاد

بتاريخ 7:01 ص بواسطة ahmed farahat

نسخ الرسومات بين الأوتوكاد والبرامج الأخري

سوف نتعرف سويا الأن علي كيفية نسخ الرسومات من الأوتوكاد إلي التطبيقات الأخري والعكس

أ- نسخ الملفات من الأوتوكاد إلي البرامج الأخري :

سوف نتعرف سوياً عزيزي القارئ علي نسخ الملف السابق من الأوتوكاد إلي MS Word .
1. افتح الملف السابق والمحتوي علي الرسم الخاص بالمكتب واستخدام الأمر Zoom للحصول علي الرسم كما في الشكل .

tocad50
شكل الرسم EX67.dwg بعد استخدام Zoom out
2. نفذ الأمر Edit ثم Copy من قائمة الأوامر المنسدلة أو أكتب في سطر الأوامر Copyclip
3. سوف يظهر لك في سطر الأوامر
Select object : All
ثم اضغط Enter مرتين مرة لإنهاء الاختيار ومرة للخروج نمن الأمر Copy .
4. إذا كنت تعمل مع Windows 98 اضغط start ثم شغل البرنامج MS word .
5. من قائمة الأوامر في Word افتح القائمة Edit / تحرير ثم اختيار لصق / Paste سوف يظهر لك الرسم Office في Word كما في الشكل .

atocad284-1

شكل الرسم EX69.dwg بعد نقله إلي Word

ب- نسخ الملفات من التطبيقات الأخري إلي الأوتوكاد

سوف نتعرف سوياً علي كيفية نقل الرسومات مثل Jpe , Bmp بأي Format إلي الأوتوكاد .
1. باستخدام أي برنامج يتعامل مع الرسومات والصور مثل Paint shop أو Corel draw ... الخ .
افتح أي ملف يوجد به Image كما في الكل
atocad284-2
شكل الملف وبه Image
2. من خلال البرنامج المستخدم , نفذ الأوامر Edit ثم Copy .
3. نفذ الأوتوكاد ثم افتح ملف جديد باستخدام Acad.dwg كنموذج Prototype باسم EX . Dwg .

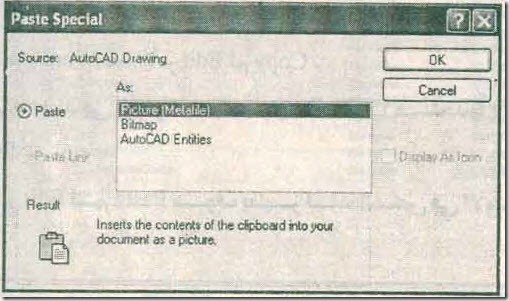

4. نفذ الأمر Edit ثم Paste Special من قائمة الأوامر المنسدلة . سوف يظهر لك الصندوق الحواري الخاص بـ Paste Special كما في الشكل .
atocad285-1
شكل الصندوق الحواري Paste Special
5. اضغط OK سوف تظهر لك صورة في لوحة الرسم الخاص بالأوتوكاد كما في الشكل .
atocad285-2
شكل Image بداخل الأوتوكاد
